Pendelarmteknikens ABC
Välkommen bakom kulisserna att kolla teknik, historia, specifikationer, bilder, videor, testresultat, vetenskapliga artiklar och länkar om den mest omskrivna och filmade/fotograferade skogsmaskinen. Xt28:an kan köras på B-kort, fjärrstyras eller den kan köra alldeles själv.
VIdeo
Pendelarmar ger bättre förarmiljö och mindre markpåverkan
Kanske blir du nummer 50000 att titta.
Video
Autonoma terrängfordon
Närmare än du tror?
Video
UMIT Research Lab
Simulering och test av AI styrning (Arbetsmaterial)
FAKTA
Myter bekräftade eller avfärdade med Xt28:an
Inte
bygger man en skogsmaskin bara sådär, men om man lyssnar noga sedan
följer sin egen övertygelse går det, fast det tar tid. Bilden är tagen

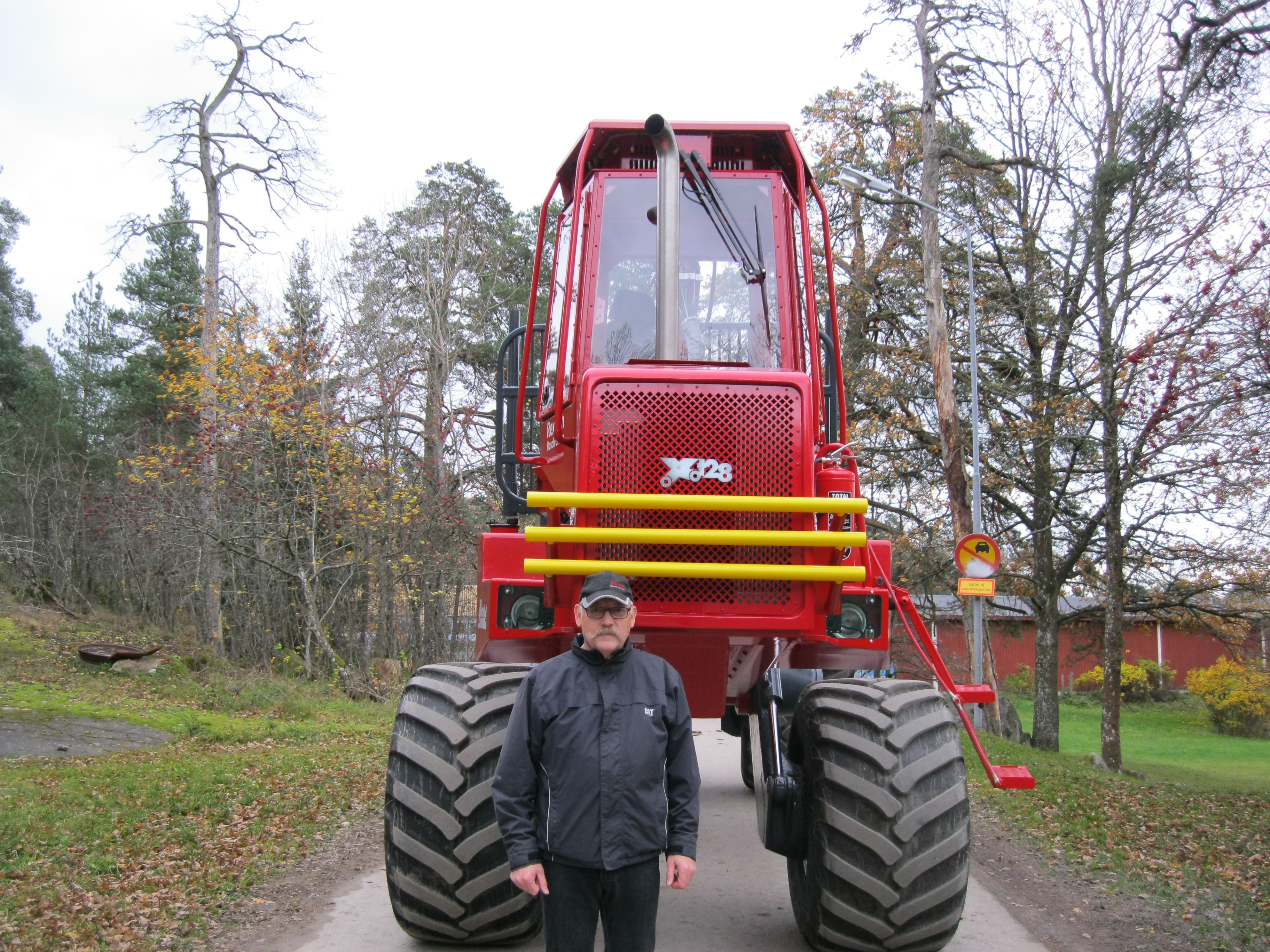

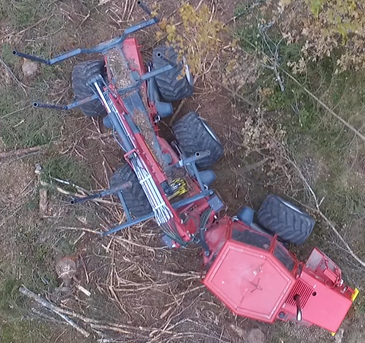

på Jälla gård utanför Uppsala 2014 med maskinbyggaren i förgrund. Myter om pendelarmsmaskiner: Omöjligt eller bara svårt. Onödigt eller nödvändigt. Högre, lika eller lägre kostnad. Komplicerat eller enkelt. Prestanda jamfört med konventionella? Xt28:an färdigbyggdes 28 år efter Lars Lameksson började plocka ihop Spindeln med
pendelarmar. 2:a försöket på 8:de pendelarmskotaren någonsin med 6
pendelarmar. En motor som kan yta 280 Hk och transmission som ger en
maximal dragkraft på mera än 280 kN eller 28 ton. Smalare än 28 dm med

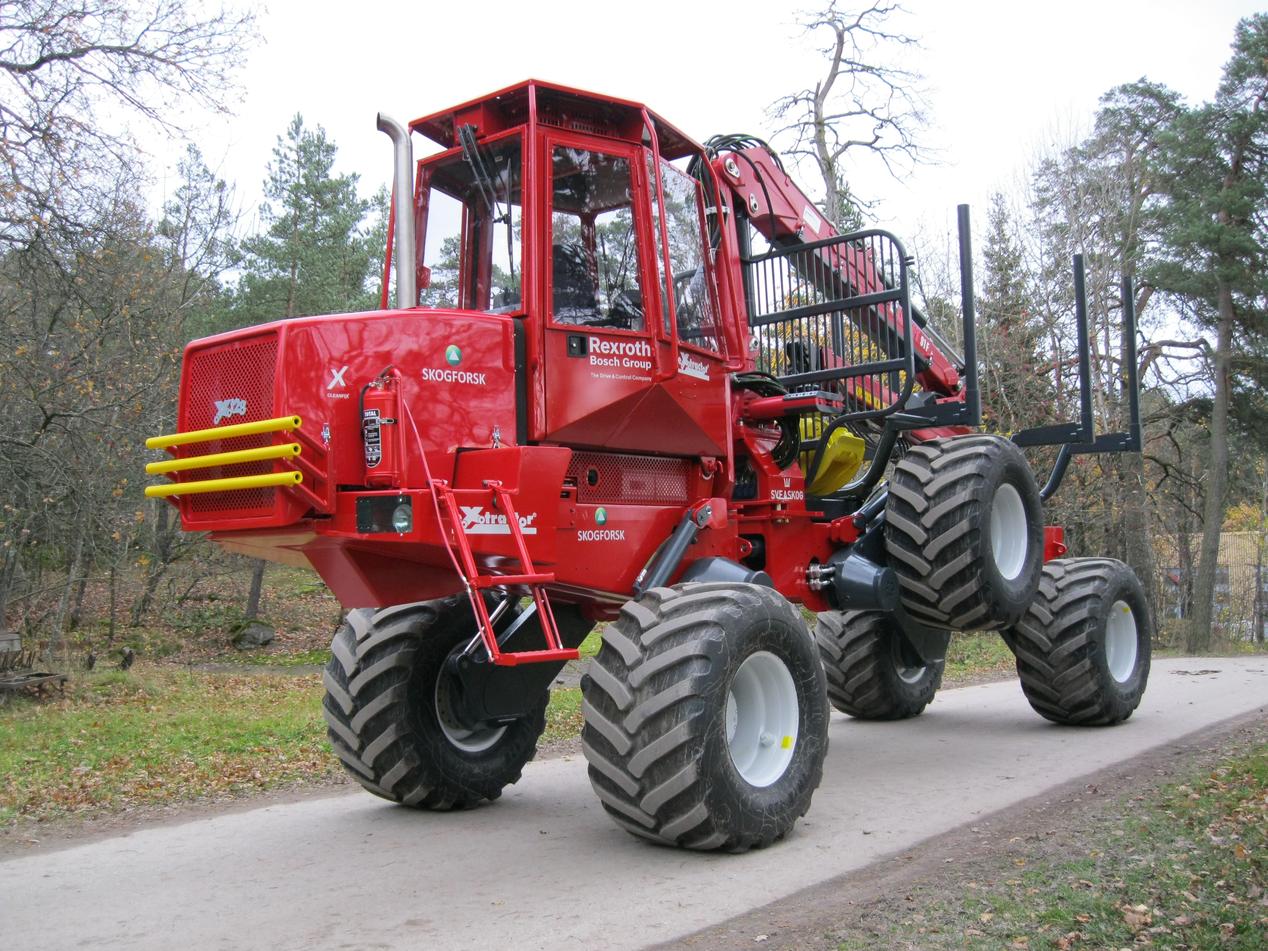

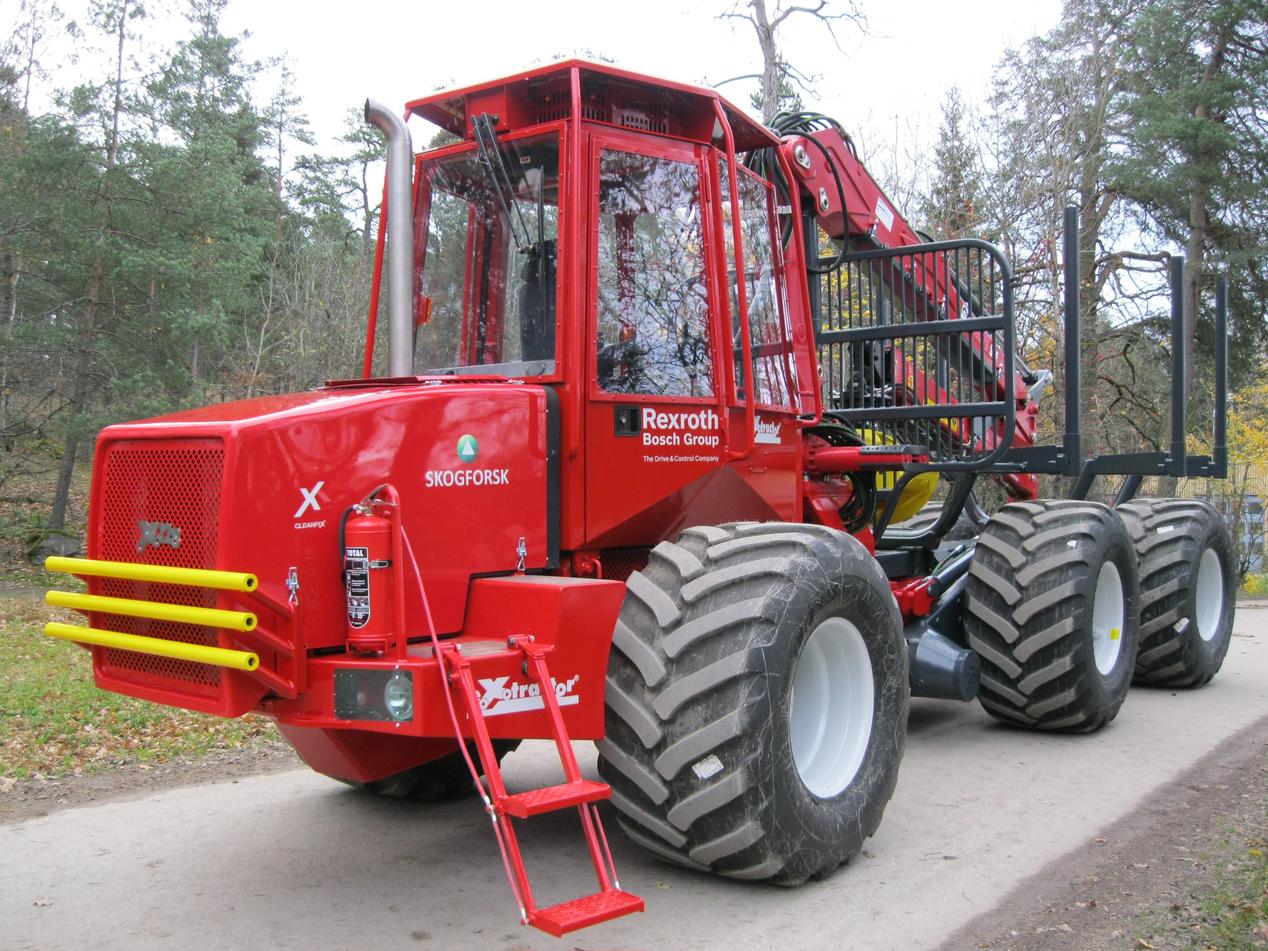

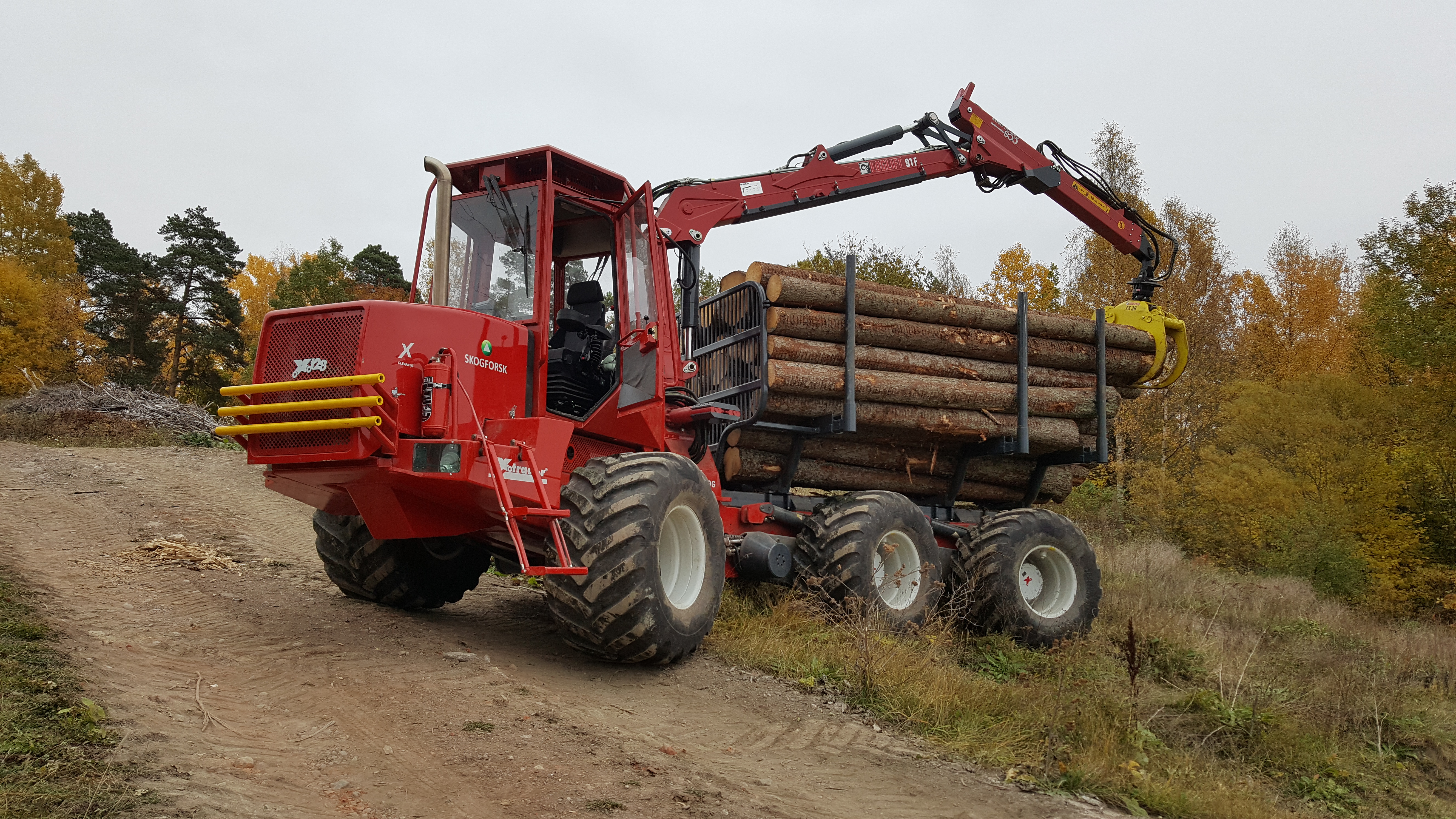

750 hjul. En extrem traktor som naturligtvis fick namnet Xt28 bekräftar och avfärdar myter.

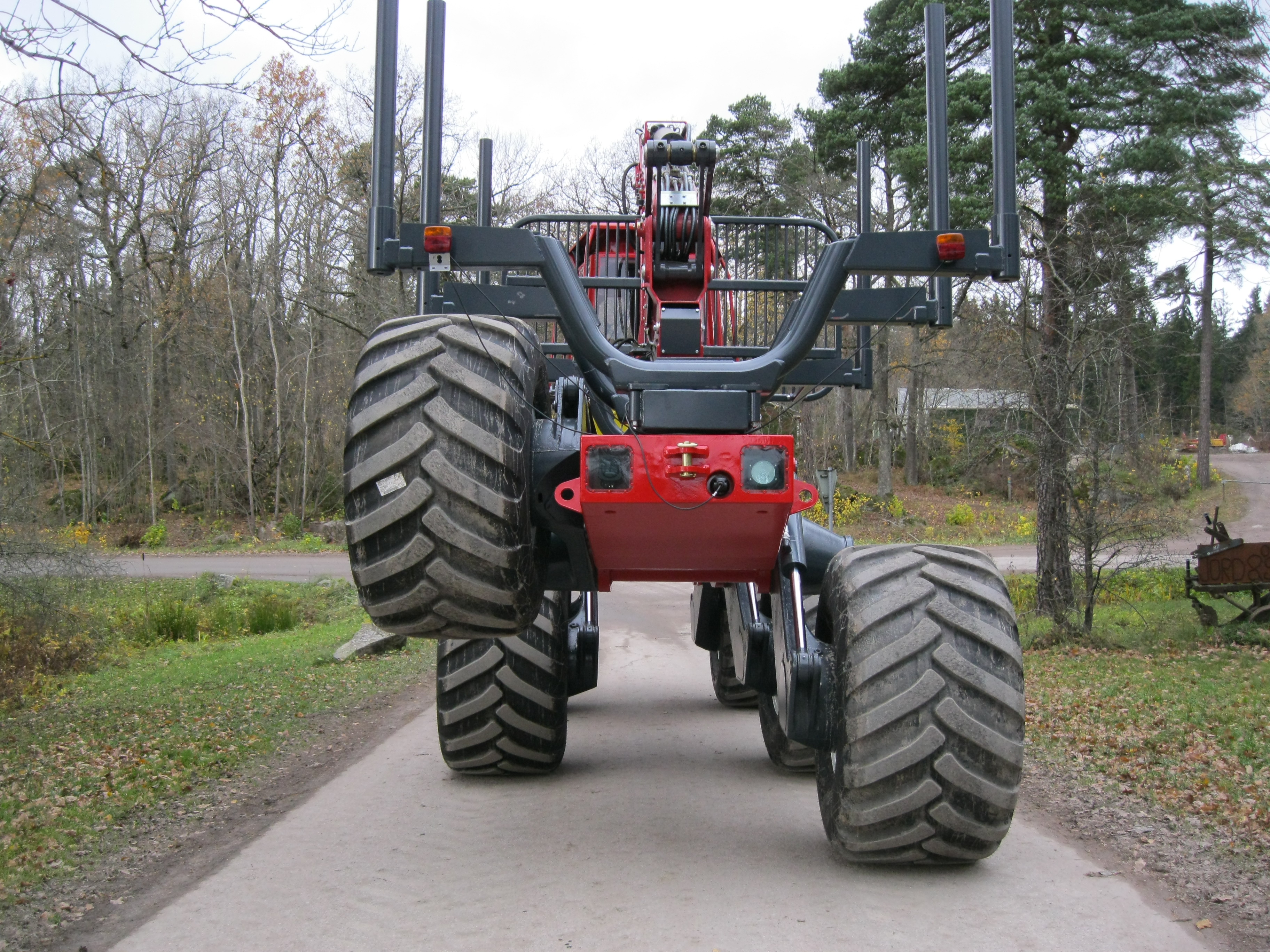

Specifikationer Xt28
Motor: AGCO Power 84CTA-4V (Sisudiesel)
Effekt 205 kW (275 Hk) Vridmoment: 1300 Nm@ 1500 rpm
Egenvikt: 16 900 kg
Lastkapacitet: max 14 000 kg
Dragkraft: 285 kN
Körhastighet: 0–24 km/t
2x styrleder, 6 hjul på pendelarmar
Yttre svängradie: Lastbankar 6 m, hjul 5,4 m
Markfrigång: 310–1305 mm
Totalbredd: 2790mm750 tires
Lastbankar justerbar bredd: 2,5 -2,7-2,9 m
Kran Loglift F91F79 125kN, Lyftkapacitet 1100kg vid 7,9 m
Bosch Rexroth styrsystem och hydraulik
- Tagg 1
- Tagg 2
- Tagg 3
Historia
Historia om pendelarmar på terrängfordon i Sverige
ÖSA 270 skotare

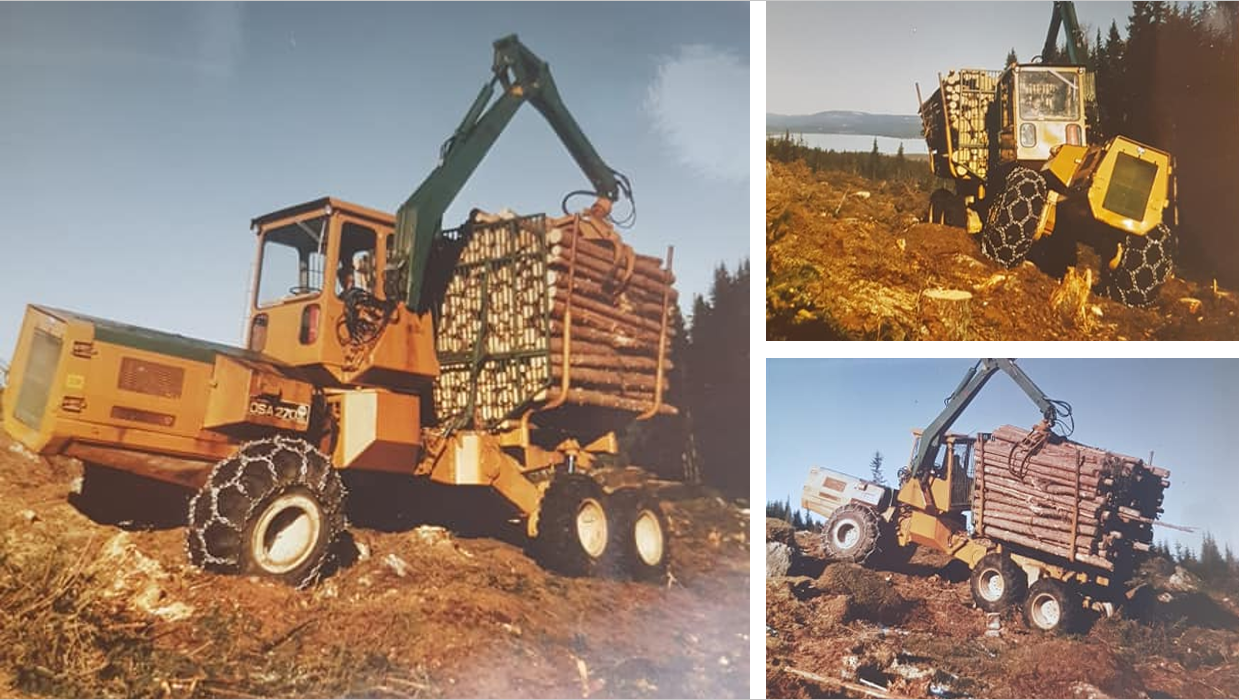

byggdes i endast 1 exemplar 1973. Mäktig innovativ för sin tid för att hålla hytt och last horisontellt i sidolutning. Skogsbolagen som oftast köpte ett gäng maskiner tyckte det var överkurs och därmed blev basmaskinen 270 ombyggt med 705 aggregat till en värsting i terrängen som kvistare/kapare och 670 fällare/läggare. Sedan kom oljekrisen, ÖSA 260, två-greppare m.m. Tryck på knapparna under denna texten så kommer du till ÖSA Historiska Förenings hemsida eller Facebooksida.
Historia
ÖSA 670 fällare/läggare

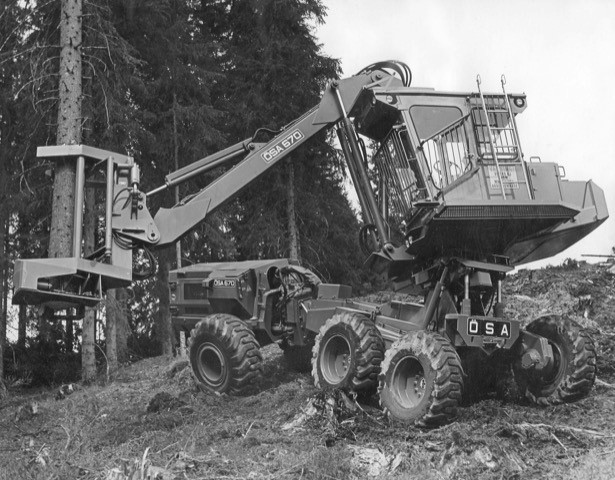

var och är fortfarande en imponerande skapelse som lanserades 1973. I en maskingrupp följde en processor eller kvistare/kapare och ett par skotare efter, oftast var det fem dieselmotorer i en maskingrupp. Pendelarmar med inbyggt kedjedrivning och kvicksilver-brytare kopplat till cylindrarna för alltid uppåt-nivelleringen.
Historia
LL-Trollet 2000
Lars Lamekssons LL-maskiner i Trollestorp har byggt maskiner sedan 1968 och
i pendelarmväg är nog Spindeln, en fyrhjulig skördare lanserat 1987 mest känd. Förlaga för Skogsjan 487, 495, 695 senare Caterpillar 550-580 och idag Ecologs 500 serie. En liknande historia är det för 1086 skotare.n

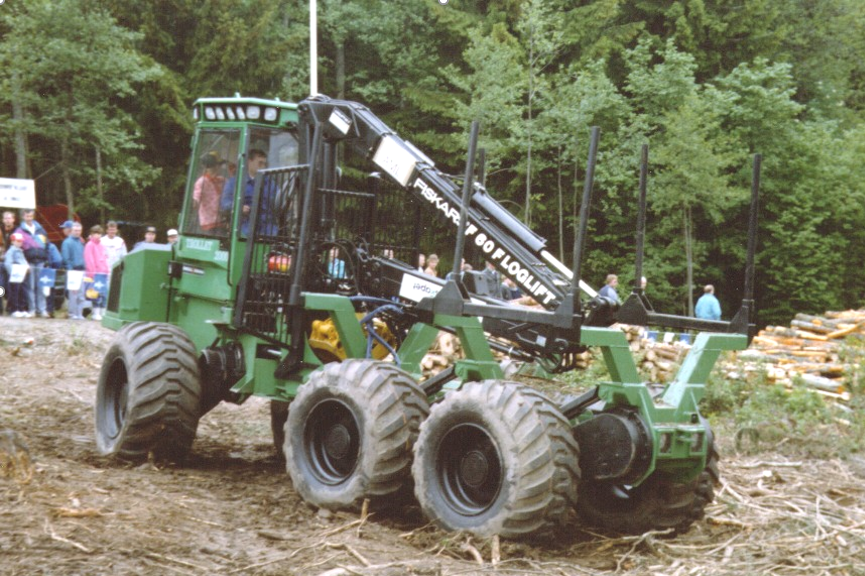

På Elmia Wood 1989 premiärvisades LL-Trollet 2000. Sex pendelarmar pekade framåt något som äventyrade viktfördelningen med fulla lass. Ett snabbt sidobyte ändrade på detta. 2 maskiner till blev snabbt sålda och byggda, dessa används fortfarande och har mera än 40000 timmar på räknaren. Två stycken Trollet BIG byggdes på beställning som flis-skyttlar, en applikation som är perfekt för en pendelarmsmaskin. Om maskinen behöver flyttas någon decimeter i sidled för att all flis skall hamna rätt tiltar du maskinen och spar lätt minuter varje vända.
historia

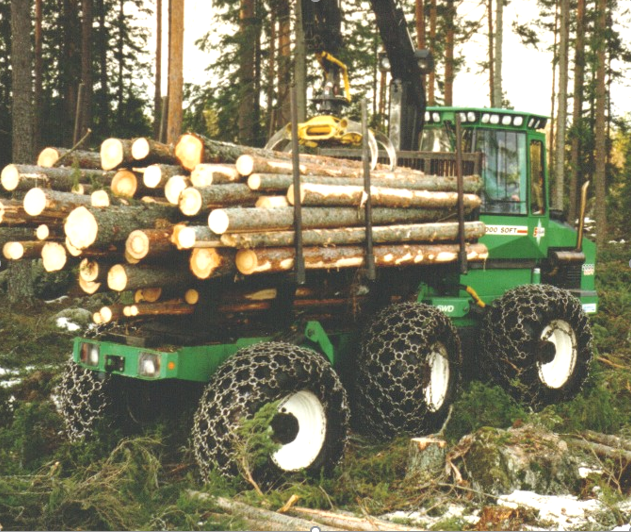

Skogsjan 2000 Soft
Dubbelmidja = Soft
Skogsjan och LL-maskiners samarbete i utvecklingen har lett till att många utmaningar har fått sina lösningar. En patenterad hydraulisk koppling mellan pendelarmarna bibehåller samma marktryck runt om utan att energi tillförs, är en. En styrled under lastbankarna som tar bort raderingen eller skjuvningen från en annars lång boggi är Skogsjans lösning. Många störde sig på att motorn satt på tvären men få insåg servicevänligheten. Uppmärksamma att bakre pendelarmarna pekar bakåt igen.
Superscript
Rottne H8
Rottnes pendelarmsskördare

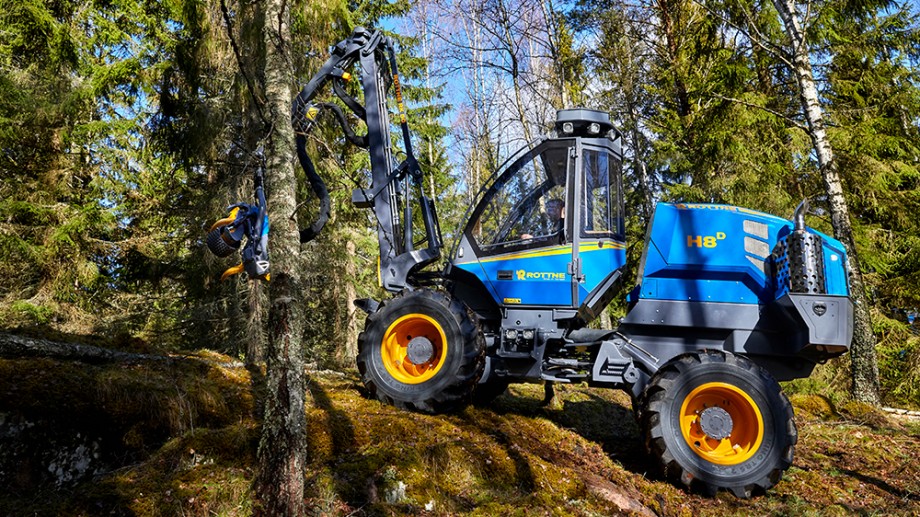

I början på 1990-talet lanserade Rottne skördarna 2000 och 5000, båda med pendelarmar och helhydrostatisk drivning. 2000 heter idag H8 och är en uppskattat beståndsgående gallringsskördare.
Historia
Skogsjan 2000 Soft

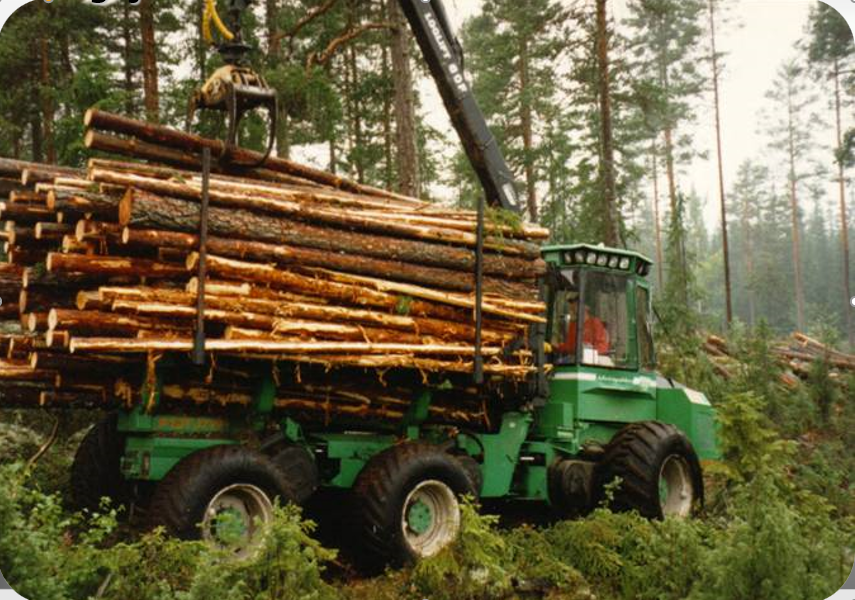

1995 Andra upplagan
Skogsjan byggde en mera kraftfull 2000 Soft 1995, samma år som 695 skördaren tog världen med storm. Värsta skördaren skulle ha värsta skotaren som kompis. Lite "ÖSA-system" tänk var det och dessa maskiner övertygade Caterpillar om att kortvirkesmetoden i skogen var det rätta på sikt och Caterpillar Inc. köpte i mars 1997 Skogsjan Ab's tillgångar.
historia
Timberking LF 14

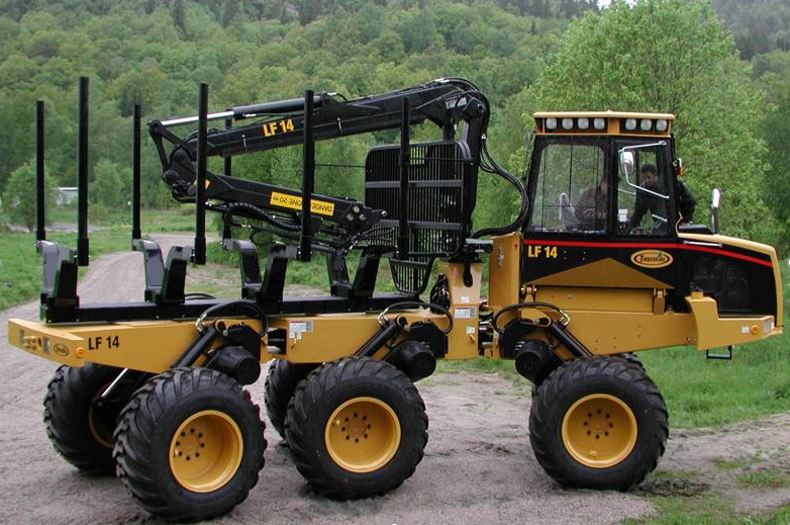

Efter flera turer inom Caterpillar hamnade utvecklingen av pendelarmskotarn i Australien, där ett gäng arbetsvilliga ingenjörer omkonstruerade och byggde denna Log Forwarder 14 (ton). LF14 hann precis till Elmia Wood 2001 och uppvisades under det nyinköpte varumärket Timberking. Besparingar på prestanda resulterade i tvärtom vad Skogsjans filosofi var. Efter hemfärd till Australien blev maskinen provkörd, testat, certifierad. Sedan donerat till en yrkesskola för mekaniker där den blev skrotat och dissekerat.
